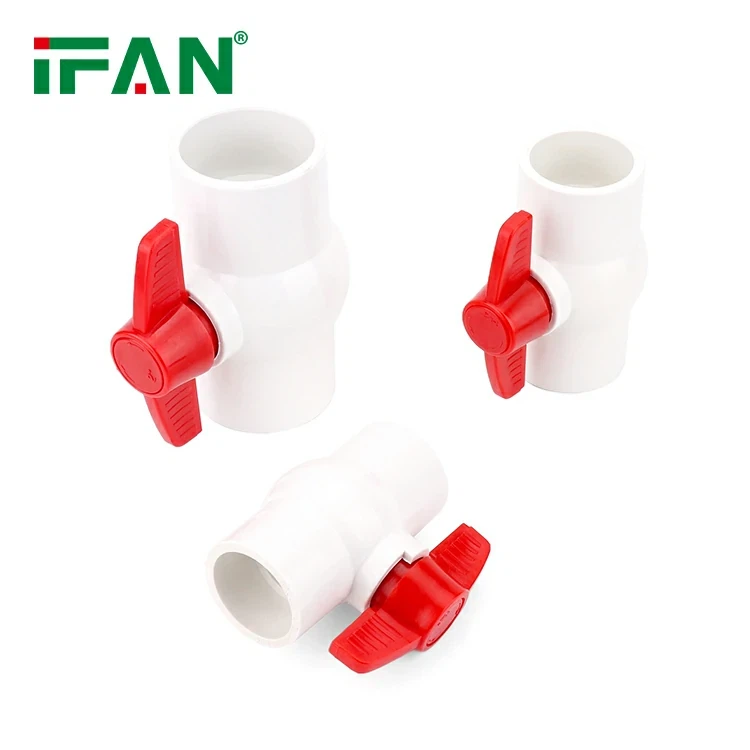

Zawór kulowy z PVC z uchwytem motylkowym

Jak moment obrotowy uchwytu wpływa na działanie zaworów kulowych z PCV

Zawory kulowe z PCV są szeroko stosowane w przemysłowych, rolniczych i mieszkaniowych systemach kontroli płynów ze względu na ich lekką konstrukcję, odporność chemiczną i łatwość obsługi. Jednakże jednym z najważniejszych czynników wpływających na ich niezawodność i żywotność jest moment obrotowy uchwytu -, czyli wielkość siły obrotowej wymaganej do otwarcia lub zamknięcia zaworu. Moment obrotowy uchwytu nie tylko wpływa na wygodę użytkownika, ale także określa skuteczność uszczelnienia, odporność na zużycie i długoterminową-trwałość. W tym artykule zbadano, w jaki sposób moment obrotowy uchwytu wpływa na działanie zaworu kulowego z PCV i oferuje wgląd w optymalizację projektu i prawidłowe działanie.

1. Zrozumienie momentu obrotowego uchwytu w zaworach kulowych z PCV

Moment obrotowy uchwytu odnosi się do siły obrotowej przyłożonej do uchwytu zaworu w celu przemieszczenia wewnętrznej kuli pomiędzy położeniem otwartym i zamkniętym. W zaworach kulowych z PCV moment obrotowy zależy od kilku czynników, takich jak materiał gniazda, tarcie uszczelnienia, ciśnienie wewnętrzne i precyzja konstrukcji trzpienia zaworu. Gdy moment obrotowy jest odpowiednio zrównoważony, zawór działa płynnie, nie powodując naprężeń uchwytu ani elementów wewnętrznych. Jeśli jednak moment obrotowy jest zbyt wysoki, może to wskazywać na niewłaściwe smarowanie, szczelne uszczelnienia lub niewspółosiowość, co może prowadzić do przedwczesnego zużycia, a nawet złamania uchwytu.

2. Związek między momentem obrotowym a skutecznością uszczelnienia

Na szczelność uszczelnienia zaworu ma bezpośredni wpływ moment dokręcenia rączki. Wystarczający moment obrotowy zapewnia mocne dociśnięcie kuli do gniazd z PTFE lub gumy, tworząc-szczelne zamknięcie. Jednakże nadmierny moment obrotowy może odkształcić materiał uszczelniający, powodując zwiększone tarcie i skracając żywotność zaworu. I odwrotnie, zbyt mały moment obrotowy może skutkować niewystarczającym ciśnieniem uszczelniającym, prowadzącym do niewielkich wycieków lub przepływu wstecznego. Dlatego projektanci zaworów muszą dokładnie skalibrować wymagany moment obrotowy podczas produkcji, aby zrównoważyć łatwość obsługi z niezawodnym działaniem uszczelniającym.

3. Wpływ ciśnienia wewnętrznego i rodzaju płynu na moment obrotowy

Ciśnienie robocze i rodzaj transportowanej cieczy znacząco wpływają na moment obrotowy wymagany do obsługi zaworu kulowego z PCV. Przy wyższych ciśnieniach kula jest mocniej dociskana do gniazda zaworu, co zwiększa tarcie, a tym samym wymagany moment obrotowy. Podobnie, gdy zawór jest używany w układach przenoszących lepkie lub zanieczyszczone płyny, zanieczyszczenia lub osady mogą zwiększać opór w korpusie zaworu. W takich przypadkach wzmocniony uchwyt lub konstrukcja zoptymalizowana pod-moment obrotowy pomagają zachować stabilność działania i zapobiegają uszkodzeniom zaworu w przypadku-wysokiego ciśnienia lub zanieczyszczonego płynu.

4. Rozważania projektowe dotyczące optymalizacji momentu obrotowego

Aby osiągnąć stałą wydajność, producenci zaworów kulowych z PVC skupiają się na minimalizowaniu niepotrzebnego momentu obrotowego poprzez optymalizację projektu. Obejmuje to stosowanie materiałów uszczelniających o niskim-tarciu, takich jak gniazda z PTFE,-precyzyjnie zaprojektowane powierzchnie kulek i dobrze-nasmarowane pierścienie uszczelniające-trzpienia. Ergonomicznie zaprojektowane uchwyty z odpowiednią dźwignią pomagają również użytkownikom efektywnie przykładać moment obrotowy, zmniejszając obciążenie operacyjne. Zaawansowane modele mogą posiadać wzmocnione trzonki uchwytów lub metalowe wstawki w strukturze PCV, aby równomiernie rozłożyć moment obrotowy i zapobiec deformacjom podczas częstego użytkowania.

5. Praktyki operacyjne i konserwacyjne zapewniające długowieczność

Właściwa obsługa i konserwacja odgrywają kluczową rolę w kontrolowaniu zużycia związanego z momentem obrotowym.- Regularne obracanie zaworu pomaga zapobiegać przyleganiu gniazda i gromadzeniu się osadów mineralnych, które z czasem mogą zwiększać moment obrotowy rączki. Smarowanie ruchomych części podczas konserwacji zapewnia płynny ruch i wydłuża żywotność zaworu. Użytkownicy powinni także unikać wywierania nadmiernej siły na uchwyt, gdy zawór się zablokuje; zamiast tego czyszczenie lub płukanie systemu często może przywrócić płynne działanie bez uszkodzeń. Utrzymując optymalny poziom momentu obrotowego, operatorzy zapewniają, że zawór kulowy z PVC będzie działał niezawodnie przez cały okres jego użytkowania.

Wniosek

Moment obrotowy uchwytu jest czynnikiem decydującym o ogólnej wydajności zaworów kulowych z PVC. Wpływa to nie tylko na łatwość obsługi, ale także na integralność uszczelnienia zaworu, trwałość i sprawność mechaniczną. Odpowiednio wyważony moment obrotowy zapewnia płynną pracę, minimalne zużycie i skuteczne uszczelnienie w różnych warunkach ciśnienia. Dzięki zoptymalizowanej konstrukcji, prawidłowej instalacji i regularnej konserwacji zawory kulowe z PVC mogą utrzymywać stabilną charakterystykę momentu obrotowego -, zapewniając niezawodną kontrolę przepływu zarówno w zastosowaniach przemysłowych, jak i mieszkaniowych.
